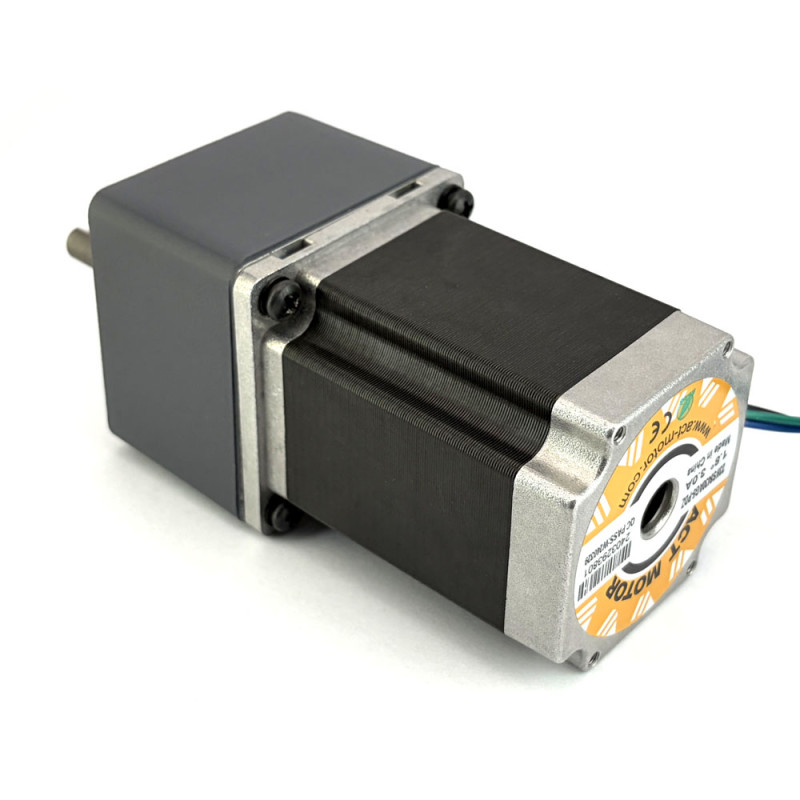

Motor pas cu pas N23 cu reductor 1:5

Motor pas cu pas Nema23 de 1.9Nm 3A cu un reductor integrat in carcasa metalica, cu ax de iesire de 8mm cu tesitura. Raportul este de 1:5, obtinandu-se un cuplu comparabil cu cel al motoarelor Nema34.

Instalare usoara, flansa fiind de 60x60mm cu 4 prinderi M4. Compact, puternic si precis, asigura o miscare de calitate. Se preteaza foarte bine la o aplicatie cu transmisie pe cremaliera, pinionul fiind montat direct pe axul acestui ansamblu. Simplu si eficient!

Model: 23HS8430AG5-P
Tip motor: motor pas cu pas 2 faze

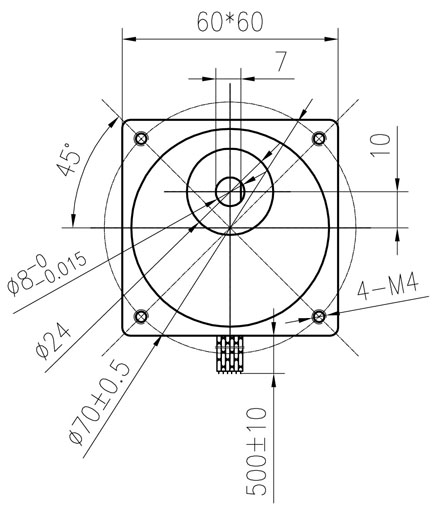

Format: Nema23 / flanșă 60 × 60 mm
Unghi pas: 1.8° ±5%
Curent nominal: 3.0 A / fază
Tensiune nominală: 3.0 V
Rezistență fază: 1.0 Ω ±10%
Inductanță fază: 4.0 mH ±20%
Cuplu de menținere: 1.9 Nm
Cuplu detent: 6.0 N·cm max.
Inerție rotor: 480 g·cm²
Ax: Ø8 mm tip D

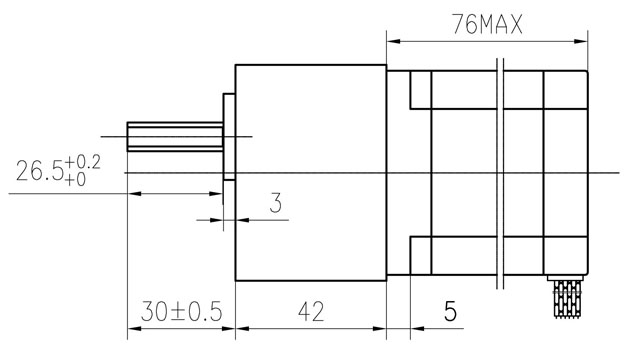

Lungime ax: 30 ±0.5 mm
Lungime corp motor: 76 mm max.
Lungime cablu: 500 ±10 mm
Număr fire: 4 fire
Conexiuni: A, A-, B, B-
Culori fire: A = negru, A- = verde, B = roșu, B- = albastru
Clasă izolație: Clasa B
Rigiditate dielectrică: 500 V AC / 1 minut
Rezistență izolație: 100 MΩ min.
Sarcină axială admisă: 15 N
Sarcină radială admisă: 75 N, la 20 mm de capătul axului
Montaj: 4 × M4
