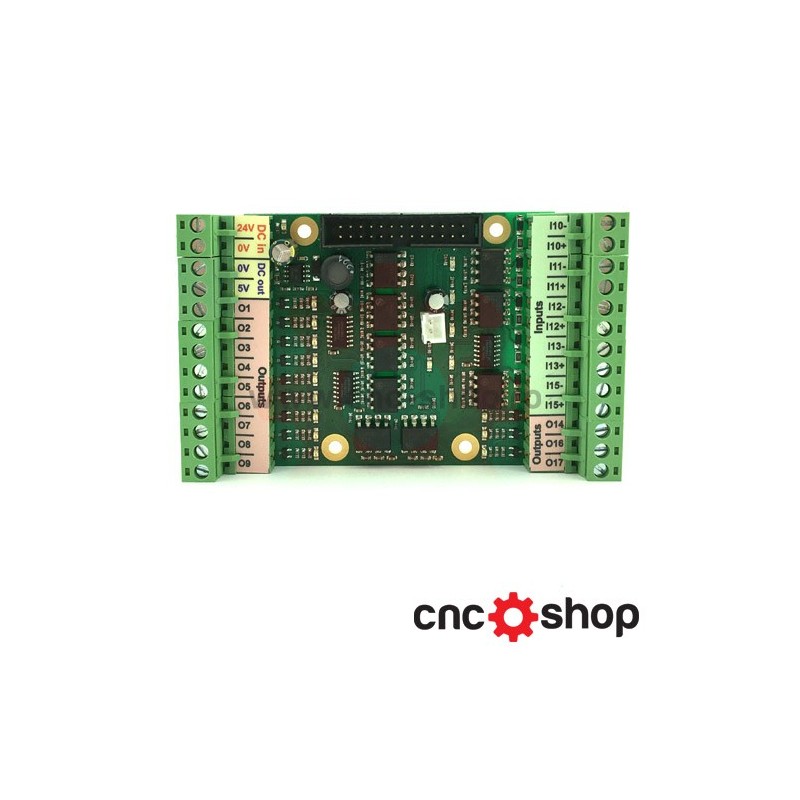

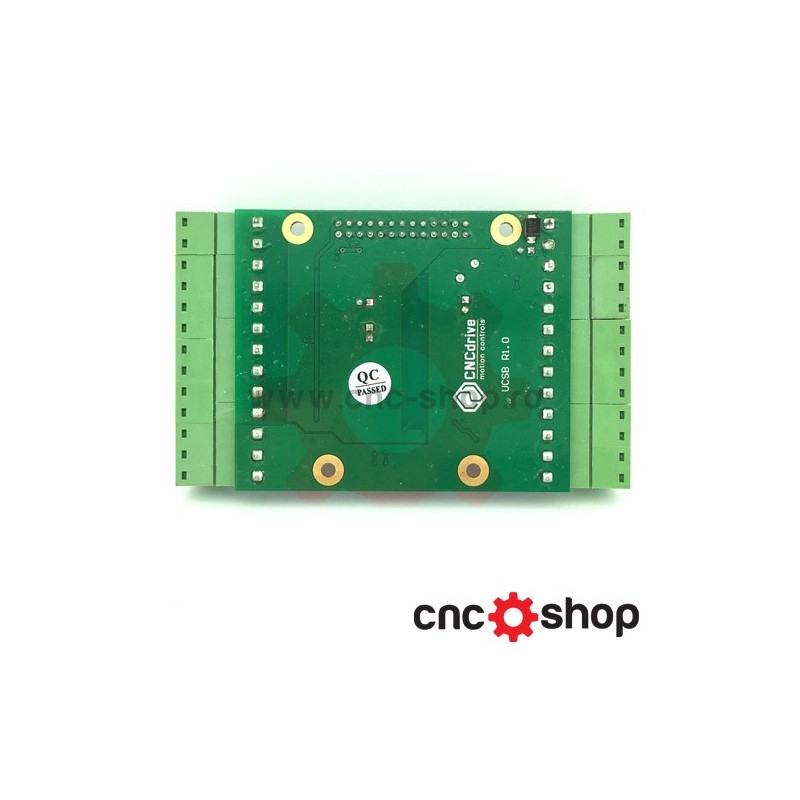

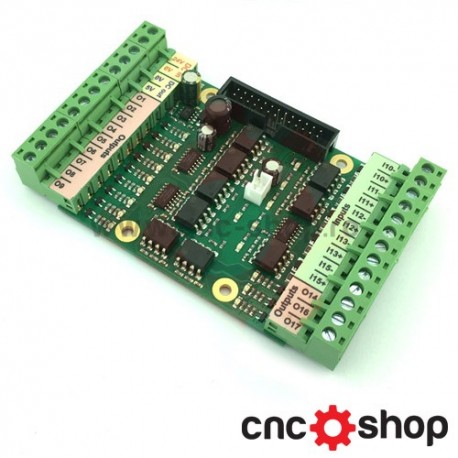

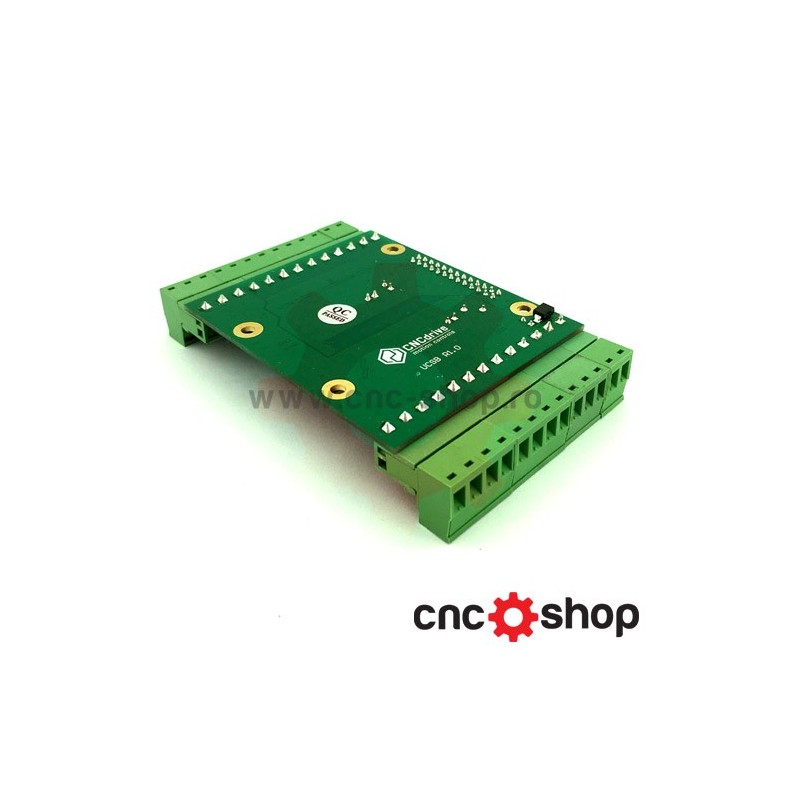

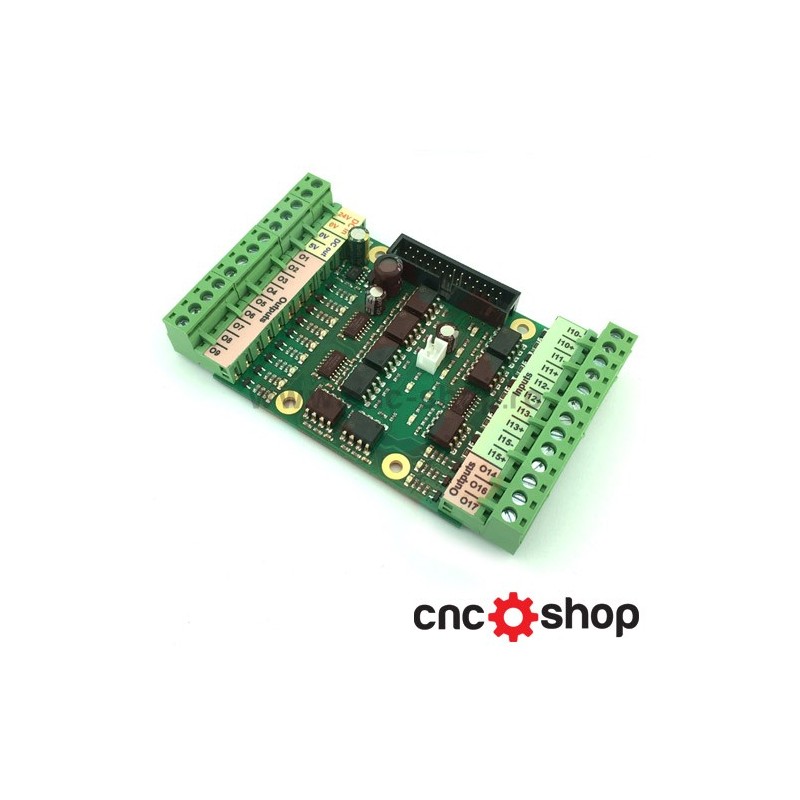

UCSB single port breakout board

Referință UCSB

Condiție: Produs nou

Interfata CNC 12 iesiri 5 intrari, optocuploare de viteza, alimentare 24V, MOSFET, indicare stare cu LED-uri, mufe cu terminal. Conectare DB25, UC100, UC300, UC400, AXBB. Soft UCCNC sau MACH3

Mai multe detalii

Tipărește

Informații

- IDC26 port with standard LPT port pinout/IDC26 port with standard LPT port pinout.

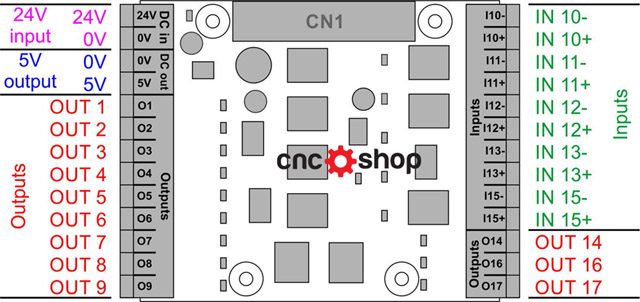

- 12 outputs and 5 inputs.

- All I/Os optical isolated with high speed 10Mbit/sec optocouplers.

- Open-drain Mosfet outputs for external relay control.

- Pluggable screw terminals.

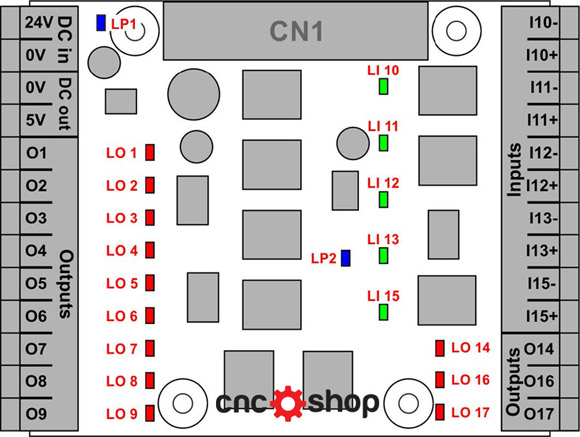

- LED indicators on all I/Os.

- 24V capable I/Os.

UCSB este o interfata de legatura intra calculator si componentele CNC (drivere/senzori/limitatori/relee/etc).
Conexiunea se poate face cu un cablu IDC26-LPT, adica mufa DB25 paralel (mama sau tata), putandu-se conecta direct la un PC cu port paralel sau prin intermediul modulului UC100 la portul USB.
Conexiunea se poate face si cu un cablu IDC26-IDC26 la UC300ETH sau UC400ETH, legatura ce asigura viteze mai mari, stabilitate conexiune, etc.
Placa se alimenteaza la 24Vdc. 12 iesiri si 5 intrari, toate opto-izolate cu opto-cuploare de viteza 10Mbit/sec. Iesirie pt. relee cu Mosfet open-drain.
Conectare usoara cu mufe cu terminale cu surub. Indicare a starii cu LED pe toate intrarile/iesirile. Opereaza cu I/O pe 24V sau pe 5V TTL.

Cablul, IDC26/LPT, la alegere, este inclus.

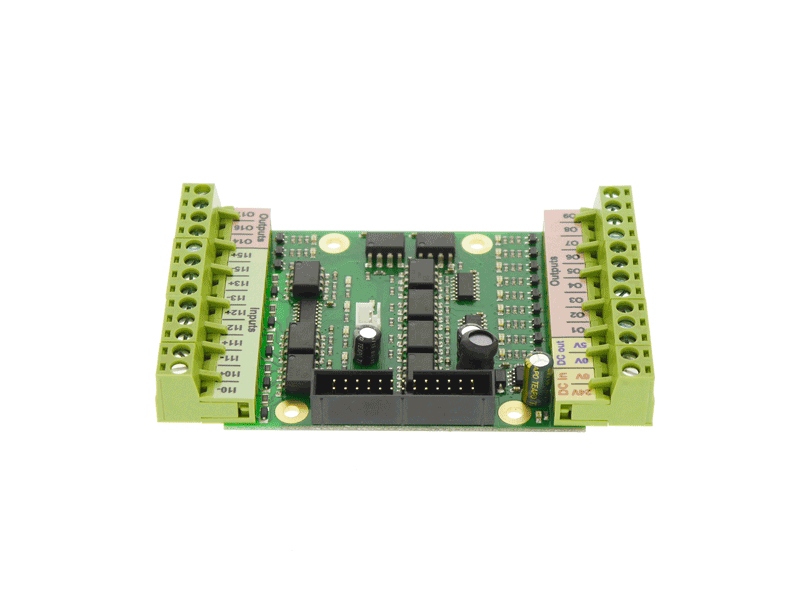

animatie
