SET demultiplicare 1:2 (Nema34)

Referință HTD-5M-15-Z20-Z40-300

Condiție: Produs nou

Set de roti dintate si curea, raport 1:2, pentru sistem demultiplicare transmisie cremaliera. Pentru motoarele Nema34 cu diametrul axului de 14mm. Latimea curelei este de 15mm si pasul de 5mm, profil HTD. Distanta dintre gauri este de ~73mm.

Mai multe detalii

Tipărește

Informații

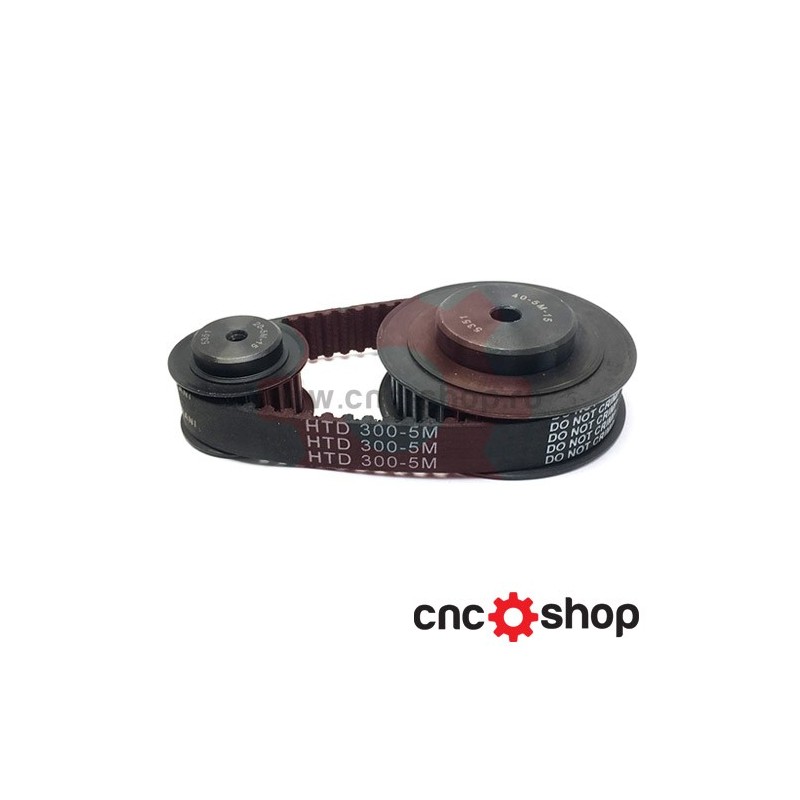

Set format din roata dintata HTD 5M Z20-15F, HTD 5M Z40-15F si curea HTD 5M-15 300mm (Z60)

HTD 5M Z20-15F (roata dintata mica)
Numar de dinti: 20
Tip: 1F
PCD (d0): 31.83
Diametru TIP (dk): 30.69
Diametru aripi (Df): 36
Diametru flansa (Dm): 23
Lungime aripi (F): 20.5
Lungime totala (L): 26
Diametru gaura (d): gauri centrare
Material: aluminiu
Culoare: neagra

HTD 5M Z40-15F (roata dintata mare)
Numar de dinti: 40
Tip: 1F
PCD (d0): 63.66
Diametru TIP (dk): 62.52
Diametru aripi (Df): 71
Diametru flansa (Dm): 38
Lungime aripi (F): 20.5
Lungime totala (L): 28
Diametru gaura (d): 8
Material: aluminiu
Culoare: neagra

HTD 5M-15 300mm (Z60) (curea sincrona inchisa)
Lungime curea: 300
Latime curea: 15
Numar de dinti (Z): 60
Pas: 5
Material: cauciuc Heavy Duty cu insertie
