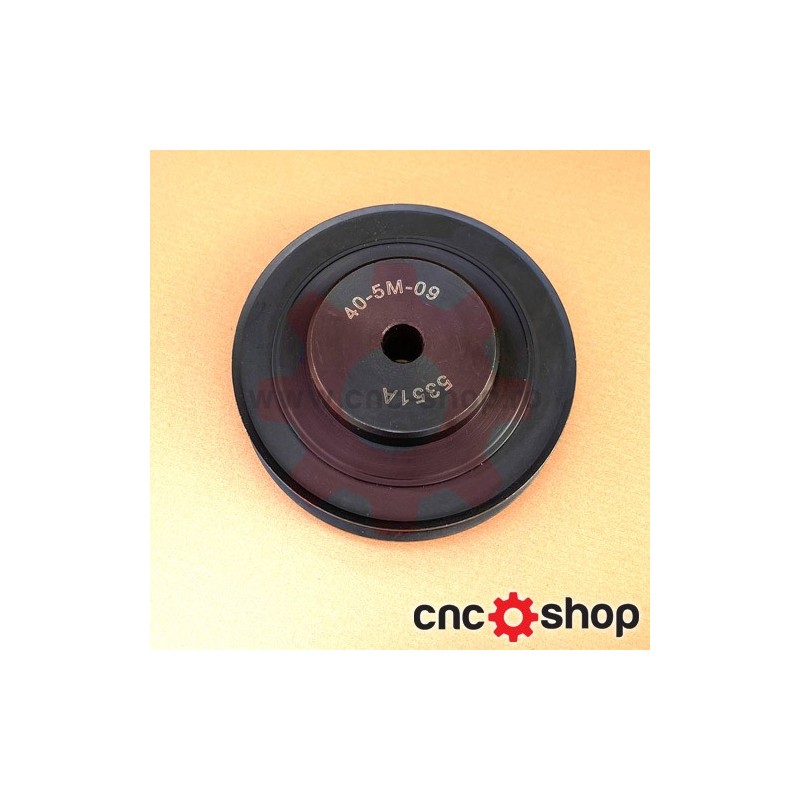

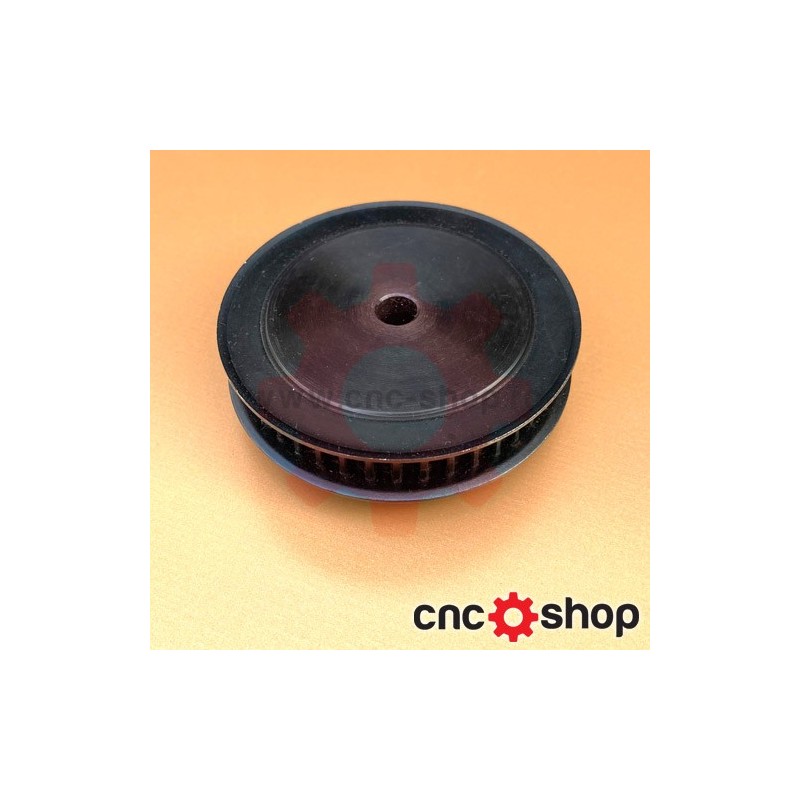

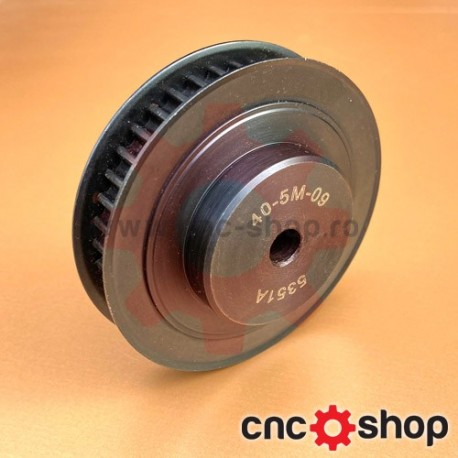

Roata dintata Z40 HTD-5M-09

Standardul profilului HTD-5M 09 rotund, fata de cele AT5 trapezoidal, asigura o precizie in transmisie marita.
Prevazuta cu flanse, asigura stabilitatea curelei chiar si la viteze mari. Alezajul initial este la 8mm dar poate fi marit prin strunjire. De asemenea, fixarea rotii pe ax se poate realiza si cu canal de pana sau stifturi de fixare.
Flansa generoasa asigura suficient spatiu si pt. un rulment incastrat (pana la 23mm).
Folosit in transmisii si demultiplicari.

Greutate 396g

HTD 5M Z40-09F
Numar de dinti: 40
Tip: 1F
PCD (d0): 63.66
Diametru TIP (dk): 46.60
Lungime aripi (F): 14.5
Lungime totala (L): 22.5
Diametru gaura (d): 8mm
Material: otel
Culoare: neagra

Download fisier CAD (click dreapta mouse "Save link as...")
