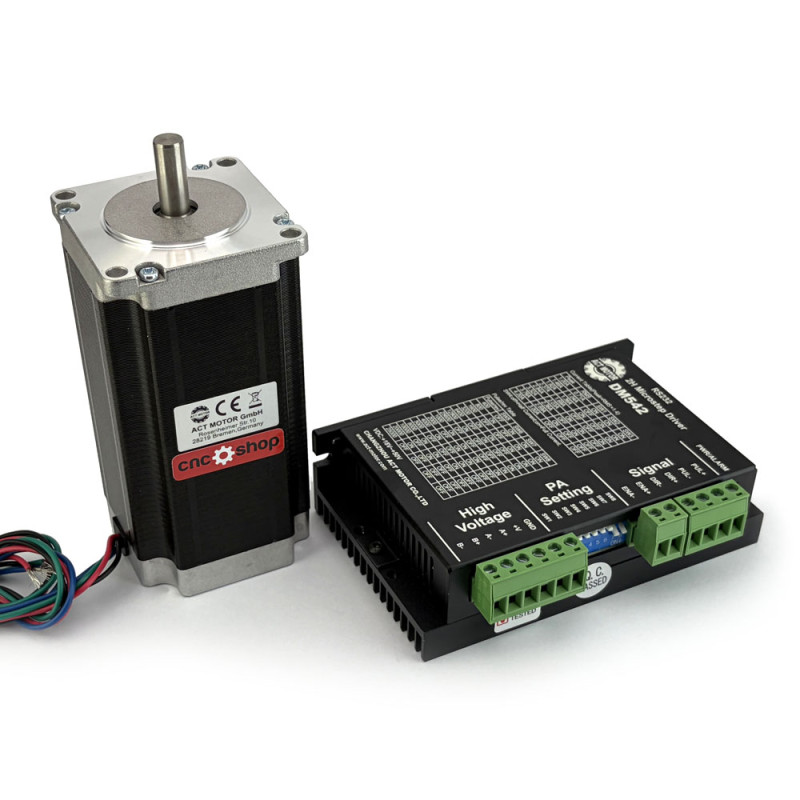

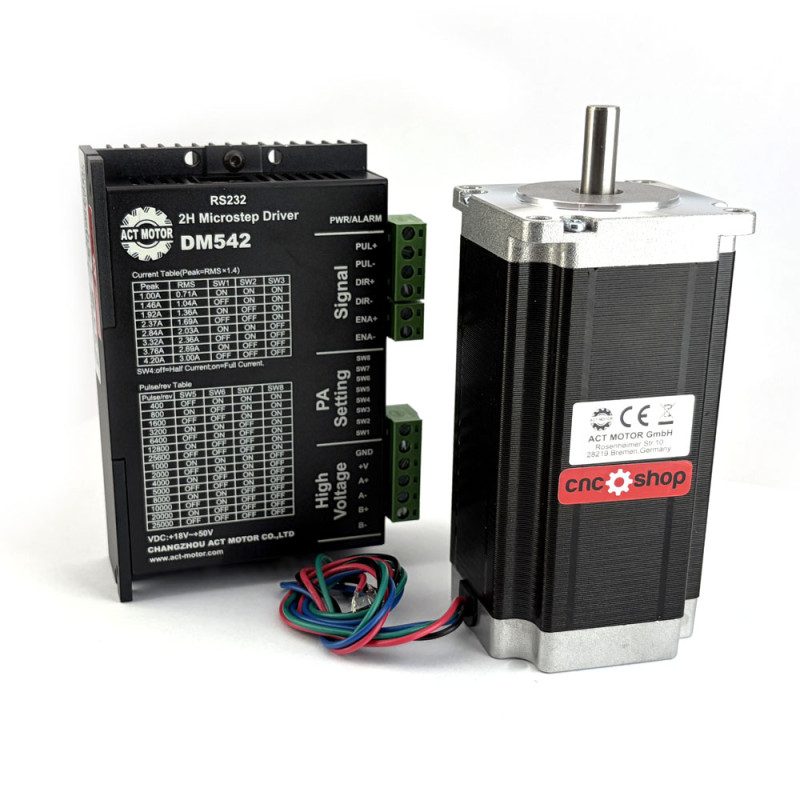

Kit CNC Nema23 3Nm + driver DM542 V2.0

Kit motor pas cu pas Nema23 3Nm + driver DM542 V2.0 pentru CNC

Acest kit reuneste doua componente care se folosesc foarte des impreuna in proiecte CNC: motorul pas cu pas Nema23 de 3Nm si driverul DM542 V2.0. Este o alegere practica atunci cand construiesti o axa noua, faci un retrofit sau vrei sa inlocuiesti un motor/driver vechi cu o solutie simpla si verificata.

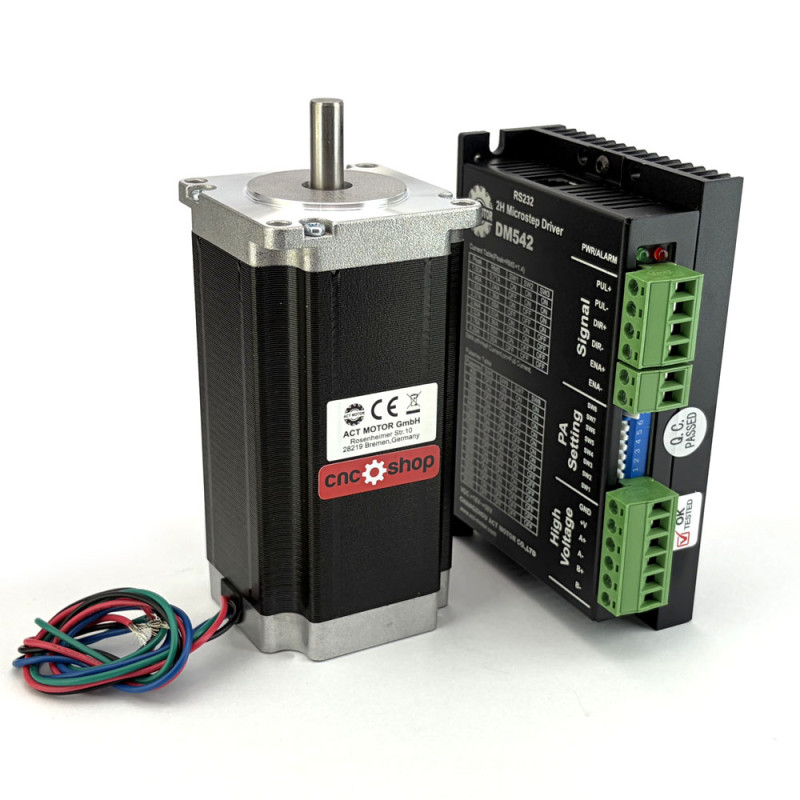

Ce contine kitul

• 1 x motor pas cu pas Nema23, 3Nm, 4.2A, ax 8mm;
• 1 x driver motor pas cu pas DM542 V2.0, alimentare 18-50V DC, curent pana la 4.2A peak;
• schema de conectare de baza: A+ negru, A- verde, B+ rosu, B- albastru.

De ce are sens kitul acesta

Pentru multe aplicatii CNC, problema nu este doar sa alegi un motor puternic, ci sa-l comanzi cu un driver potrivit. Motorul Nema23 de 3Nm ofera cuplu suficient pentru axe de router CNC, mese de lucru, axe Z mai robuste sau automatizari, iar DM542 V2.0 permite microstepping fin, functionare mai lina si protectii importante pentru utilizare reala.

Driverul DM542 V2.0 foloseste intrari optoizolate STEP/DIR/EN, are protectii la supratensiune, subtensiune, supracurent si scurtcircuit pe faza, iar reducerea automata a curentului in repaus ajuta la limitarea incalzirii motorului.

Aplicatii recomandate

• routere CNC pentru lemn, plastic, materiale compozite si aluminiu usor;
• axe X/Y/Z la masini CNC hobby sau semi-profesionale;
• plasma CNC si mese de debitare;
• retrofit pentru masini vechi cu port paralel sau electronica depasita;
• automatizari unde este nevoie de pozitionare repetabila si cuplu bun.

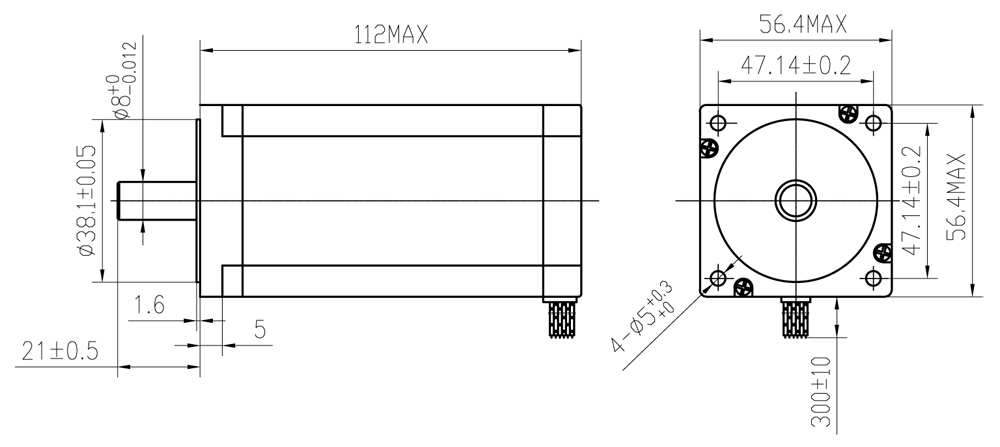

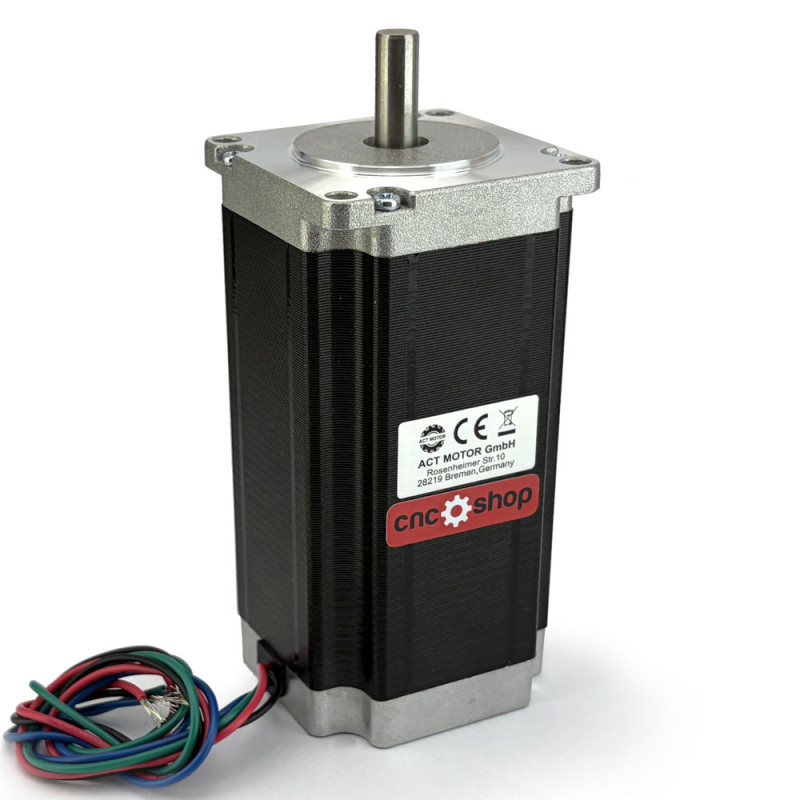

Specificatii principale motor Nema23 3Nm

• cuplu de mentinere: 3Nm;
• curent: 4.2A/faza;
• unghi pas: 1.8 grade, 200 pasi/tura;
• 4 fire, bipolar;
• ax motor: 8mm;
• lungime motor: 112mm;
• greutate aproximativa: 1.55kg.

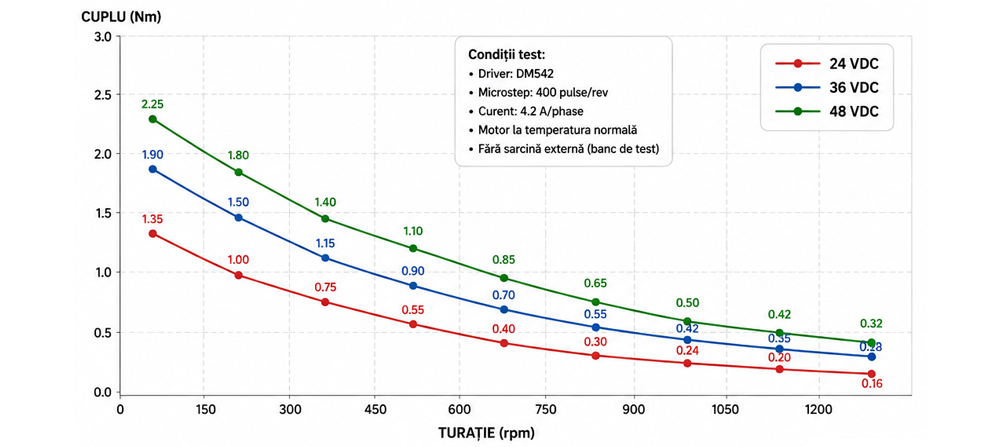

24Vdc - performanta de baza (recomandat la viteze <300 rpm) / 36Vdc recomandat - echilibru bun intre cuplu si viteza, functionare stabila / 48Vdc - performanta maxima. cuplu mare la viteza mare, raspuns mai bun la acceleratii. recomandat pentru viteze >400rpm.

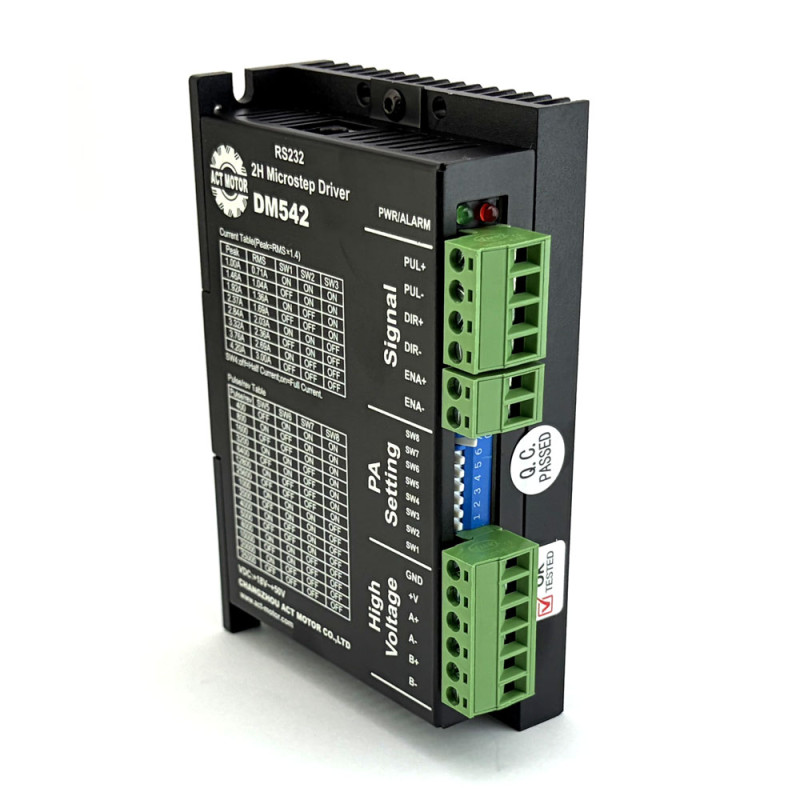

Specificatii principale driver DM542 V2.0

• tensiune alimentare: 18-50V DC;
• curent iesire: 1.0-4.2A peak;
• intrari optoizolate pentru semnale de comanda;

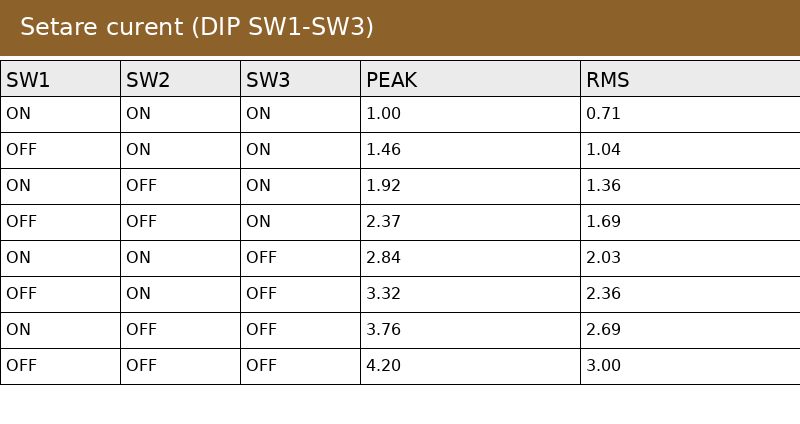

• microstepping reglabil;
• protectii la supratensiune, subtensiune, supracurent si scurtcircuit;
• reducere automata a curentului in repaus.

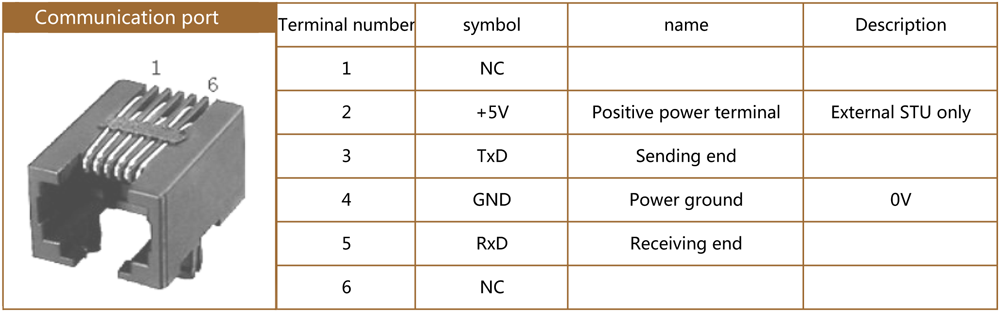

(DM542 V2.0 este o versiune de generație nouă, prevăzută cu port de comunicație pentru reglaje avansate și optimizare prin software. Pentru majoritatea aplicațiilor CNC, setările din DIP-switch-uri sunt suficiente, iar modificarea parametrilor software este recomandată doar utilizatorilor avansați. Pentru mai multe detalii precum si pt software tuning, va rugam sa ne contactati)

Recomandare de alimentare

Pentru rezultate bune, recomandam alimentarea la 48V DC, mai ales daca vrei viteza mai mare si pastrarea cuplului la turatii mai ridicate. Poti folosi o sursa in comutatie 48V/350W pentru una sau mai multe axe, in functie de configuratia masinii.

Pentru cine este potrivit

Kitul este potrivit pentru clienti care vor o solutie clara, fara combinatii riscante intre motor si driver. Este util atat pentru constructii CNC de la zero, cat si pentru inlocuirea unei axe care pierde pasi, vibreaza, nu mai are cuplu suficient sau foloseste un driver vechi.

Pe scurt: un kit simplu, robust si economic pentru o axa CNC cu motor Nema23 de 3Nm si driver DM542 V2.0.
